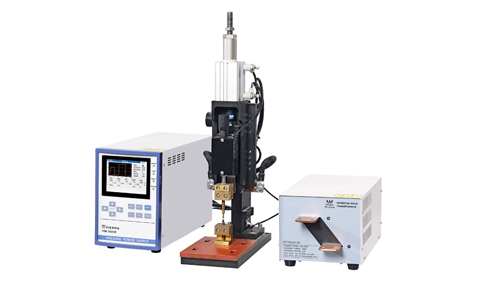

逆變點焊機控制系統根據輸入端所連接儲能元件的不同，基本的全橋變換電路可分為電壓型和電流型兩類。如圖所示的適于大功率逆變點焊機電源的四管全橋式逆變主電路即為基本的電壓型全橋變換電路原理結構圖。在PWM方式下其工作的基本原理：直流電壓U施加在Q1~Q44只開關管所構成的兩個橋臂上，通過控制4只開關管的通斷順序以及通斷時間，在變壓器T的原邊得到按某一占空比D變化的正、負半周對稱的交流方波電壓。例如，變壓器的變比為N,則交流方波電壓經過變壓器的隔離和電壓變換后，在變壓器的副邊對應得到一個幅值為Ua/N的交流，逆變點焊機電源控制技術方波電壓，此電壓再通過輸出整流橋變?yōu)橹绷髅}動方波電壓，最后通過輸出濾波電感L將直流方波電壓中的高頻分量濾去，在負載R上得到一個平直的直流電壓，其電壓值為V=DUJ/N。其中，D=Tm/(T,/2),T(m為開關管接通時間，T,為開關周期。通過調節占空比就可以調節輸出電壓。

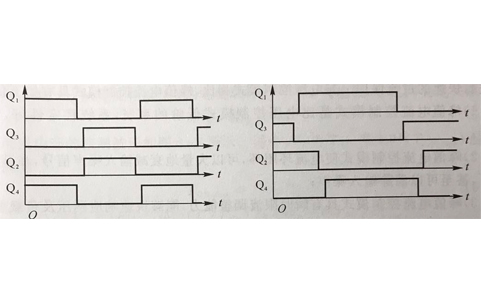

　　逆變點焊機電源在變壓器副邊得到按占空比D可調的正，負半周對稱的交流方波電壓，可以有多種控制方式，目前最常用的為兩種，即常規的PwM控制方式和移相PWM控制方式。在常規的PWM控制方式中，兩斜對角功率開關管Q1和Q4(Q2和Q)為一組，同時導通或截止。兩對開關管由驅動電路以PWM方式控制交替開通和關斷，開通時間均不超過半個周期，即開通角均小于180°,如圖6-5(a)所示。當導通時，Q2,Q3上承受的電壓為U,反之亦然;當Q1,Q2,Q2,Q4都截止時，4只開關管上承受的電壓Ua/2。由變壓器漏感與開關管結電容在開關過程中產生高頻振蕩所引起的電壓尖峰，當其超過輸入電壓時，箝位二極管將導通，使開關管兩端電壓箝位在輸入電壓。

　　在常規的PWM控制方式中，開關器件通常工作在硬開關狀態，由于電路中雜散參數(開關管結電容和線路上的寄生電感等)的影響，開關管在開關過程中的電流和電壓尖峰會很高，一般需要很大的安全工作區并附加緩沖電路吸收。開關管的開關損耗很大，同時過高的dv/dt與di/dt造成嚴重的開關噪聲，影響控制和驅動的穩定性。逆變點焊機移相PWM控制方式是在全橋變換電路拓?fù)渲袕V泛應用的一種軟開關控制方式，其基本工作原理：每個橋臂的兩只開關管180°互補導通，兩個橋臂的導通之間相差一個相位即移相角。通過調節此移相角的大小，來調節輸出電壓脈沖寬度，在變壓器副邊得到按占空比D可調的正、負半周對稱的交流方波電壓，從而達到調節相應輸出電壓的目的。如果Q1和Q的驅動信號分別領先于Q4和Q2,則稱Q1和Q3組成的橋臂為超前橋臂，Q2和Q4組成的橋臂為滯后橋臂，如圖所示。



　














　  移相PWM控制方式利用開關管的結電容和變壓器的漏電感作為諧振元件，利用變壓器漏感儲能對開關管兩端輸出電容的充放電來使開關管兩端電壓下降為零，使全橋變換器的4只開關管依次在零電壓下導通，在緩沖電容的作用下零電壓關斷。以上即是逆變點焊機基本的全橋逆變工作原理。
