逆變點焊機電流型PM控制系統的基本工作原理,逆變焊接電源的電流型PWM控制系統分為平均電流控制模式和峰值電流控制模式。其中峰值電流控制模式實現方法簡單,控制性能好,目前應用比較成熟。軟開關點焊逆變器的初級電流波形規整、無電流尖峰、可以采用峰值電流控制模式。峰值電流控制模式的采樣處理電路采集電感電流信號,經采樣電阻轉變為電壓信號并與誤差電壓信進行比較,當瞬時電流值達到設定值時,關斷PwM比較器的輸出,從而根據瞬時電流的大小來調節功率開關管的導通比,控制逆變器的輸出。逆變點焊機峰值電流控制模式輸入的三角波信號為逆變器的瞬態電流信號,可以快速響應逆變器工作電流的變化,實現逐脈沖控制,提高系統的動態響應性能、并對逆變器進行快速的過流保護。與電壓控制模式相比,峰值電流控制模式具有如下優點:
1、逆變焊接電源峰值電流控制模式是比電壓控制模式低階的系統,系統穩定性好、容易補償;
2、焊接電源峰值電流控制模式使電流環閉環,可以大量地衰減輸人噪聲信號,在某些情況下,甚至可以消除輸入噪聲;
3、電源峰值電流控制模式具有瞬時限流調整能力,能夠快速響應網壓及負載變化,自動平衡電路工作狀態。

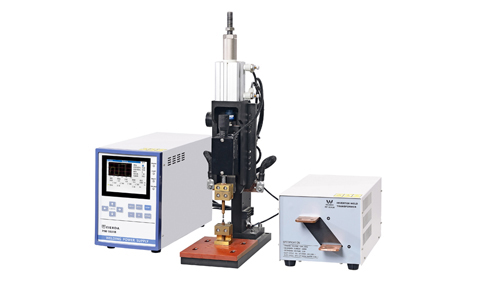

逆變點焊機IP-4000C在實際工作中可以檢測原邊橋臂上的電流變化量,讓其參與PWM的調節,也就是形成一個內部的反饋環即電流環,組成電壓、電流雙閉環逆變控制系統,也就是我們常常說的初級定電流控制系統。
