逆變點焊機電源主電路拓撲結構
逆變點焊機電源主電路拓撲結構
逆變點焊機電源的核心是逆變開關電路,或者叫逆變主電路,通過電力電子開關的導通與關斷,完成逆變功能。逆變點焊機電源主電路形式主要有單端雙管正激式、半橋式和四管全橋式,如圖所示

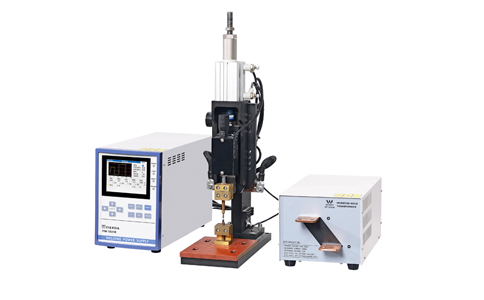

逆變點焊機外觀圖:

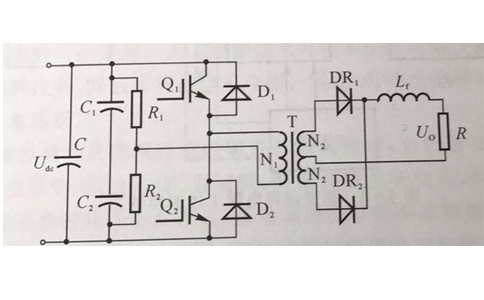

逆變點焊機主要電路圖:

1、單端雙管正激式主電路適用于小功率電源。因為其控制電路簡單,不存在直臂導通,沒有因電路不對稱而導致的變壓器單向偏磁問題,也沒有合閘瞬間變壓器的飽和問題,工作過程中功率開關管所承受的管壓降較小。但是由于其變壓器鐵芯利用率只有半橋和全橋的一半,所以一般用于小功率電源。
2、半橋式主電路在開關管關斷過程中,由變壓器漏感引起的電壓尖峰會被二極管箝位,因此開關管上的最高電壓不會超過輸入電壓。由于變壓器一次繞組上的方波電壓幅值只是電源電壓的一半,這將影響其功率輸出,因而半橋式主電路不適用于輸出功率較大的場合。但半橋式主電路具有很強的抗不平衡能力,因此被廣泛應用于中、小功率的場合。
3、四管全橋式主電路拓撲結構在開關管承受同樣的電壓和電流的情況下,逆變器有更大的功率輸出,因此該電路結構是國內外DC/DC變換器中最常用的電路拓撲形式之一,在中等功率以上的逆變點焊電源場合更是首選拓撲。在該形式的主電路中,三相工頻交流電經三相橋式全波整流后得到脈動較小的直流電,再經電容濾波后得到比較平緩的直流電,送至逆變主電路,通過控制兩組功率開關管的基極電平信號,就可以獲得不同頻率、不同大小的交流電送至焊接變壓器的初級。
