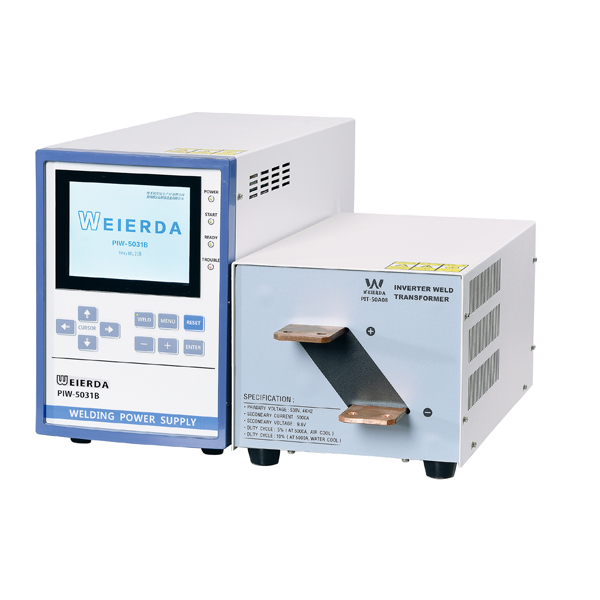

逆變點焊機保護電路設計

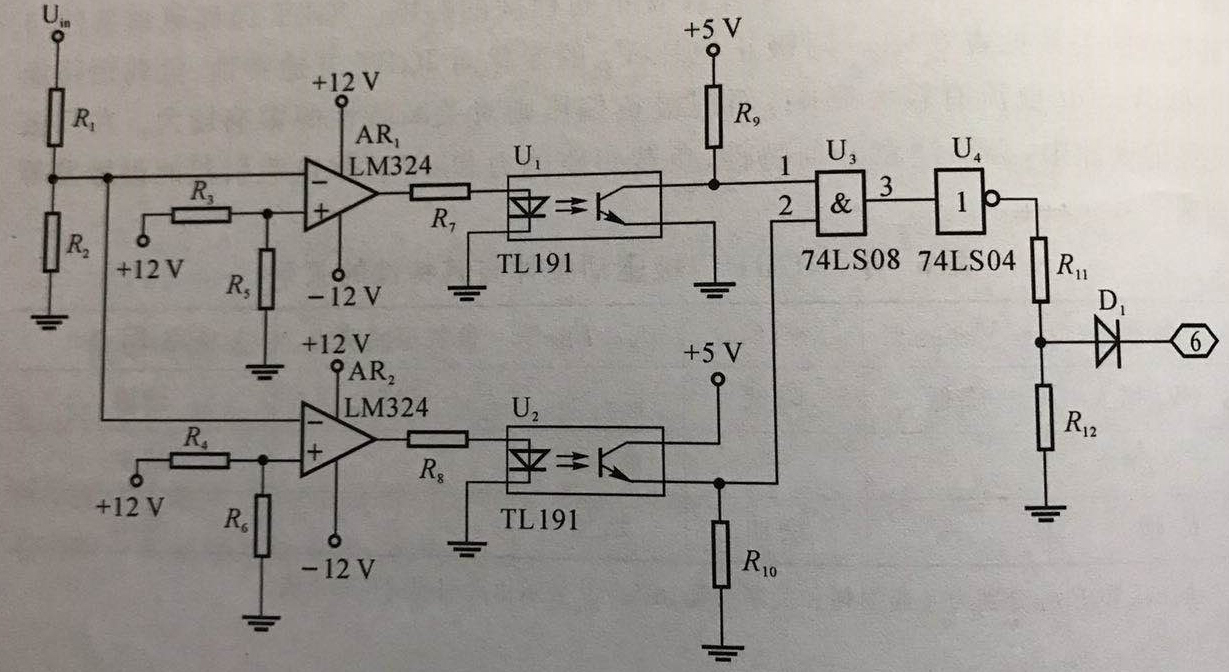

         逆變點焊機輸入過壓、欠壓保護電路設計，在實際生產中，輸入電壓的大幅度波動常會給逆變點焊機的功率器件帶來極大的損傷，并且當輸入電壓的波動超過控制系統允許的范圍時，勢必降低焊機控制系統的控制精度，使焊接質量不穩定。為此需要對輸入過壓、欠壓進行保護，電路如圖6-18所示：


         當系統允許輸入網壓波動范圍為士15%時，則逆變點焊機輸入直流電壓V的波動范圍為438V時，過電壓保護電路動作，運放比較器AR2輸出端由高電平轉為低電平，光耦U2關斷，與門輸入端2腳獲得低電平信號，其輸出為低電平，通過非門最終輸出一個高電平信號，通過UC3875實現軟關斷。
         總之一臺性能優秀的逆變點焊機必須考慮保護電路的設計。
