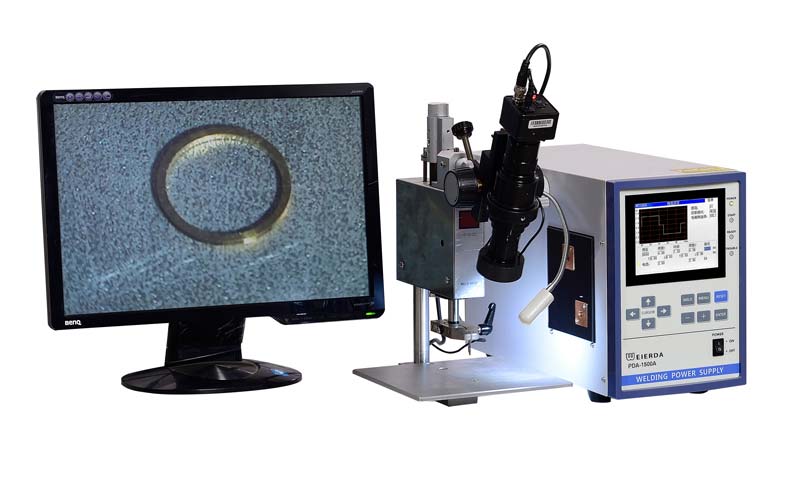

精密漆包線點焊機型號：WTA-1000A

　　1、精密漆包線點焊機電源輸出原理：

　　蘇州威爾達精密漆包線點焊機的主機由晶體管焊接電源WTA-1000A構成，它是從本質上來說，就是一臺電流和時間都可控的儲能點焊機，它具有儲能點焊機電流爬升速度快的優點，同時因為采用了MOSFET高頻開關，所以時間控制精度可以達到微秒級別，所以它最終具有儲能點焊機和高頻點焊機的雙重優點，同時對環境無污染、循環壽命長等特點，該款晶體管點焊機電源內部以32位ARM芯片模塊為核心，外圍加控制保護電路，主電路采用功率半導體模塊作調整元件，控制電路使用數字化自動跟蹤調節、限流保護等現代電子技術，能達到恒壓、恒流充電功能，而且充電電壓可調，在電容放電后快速實現電容的自動充電。同時讓每一次的輸出都非常穩定。

　　2、精密漆包線點焊機焊接過程原理：

　　該款漆包線點焊機的最大特點是能直接焊接漆包線，該功能主要是通過一種特殊結構的焊頭來完成，焊頭由兩片導電性能很好的金屬粘在一起組成，是采用高溫合金作為電極，兩片金屬中間是絕緣的，只有在尖端的地方有一個接觸，這個接觸形成一個很小的電阻，焊頭的底端是平整光滑的。當壓力裝置把焊頭壓在漆包線上的時候，壓力會不斷加大，當漆包線對焊頭的反作用力達到設定的焊接壓力(可以選配壓力傳感器)時就會觸發一個脈沖電流，電流的時間很短，一般在幾毫秒到十幾毫秒之間，大小約幾十到三百安倍，根據實際焊接情況進行調整，電流從焊頭底端流過，在焊頭尖端的接觸電阻會發熱并產生電火花，這個熱量能把漆包線的漆皮去掉并且大量的熱量會傳遞到漆包線的內部的銅線上。與此同時，另一部分電流會從焊頭底端流過被燒掉漆皮的銅線，銅線本身也在發熱，銅線在短期內溫度達到熔點前的熔融狀態，在壓力的作用下和底下的金屬形成新的熔核，通過這個過程漆包線就與金屬基底連接了起來。因為是金屬間的直接連接，所以不需要加填充焊料或者輔助材料。目前廣泛應用在各類型的電子線圈，比如喇叭，耳機，音圈，繼電器線圈，IC卡線圈等等領域的焊接。

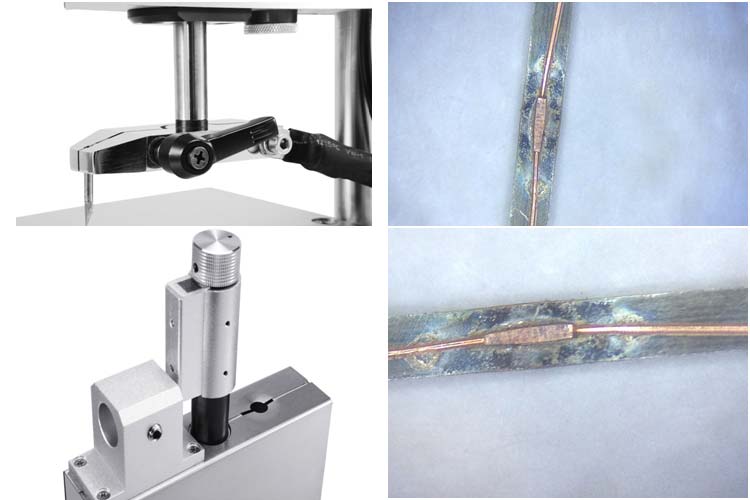

　　3、精密漆包線點焊機細節圖：

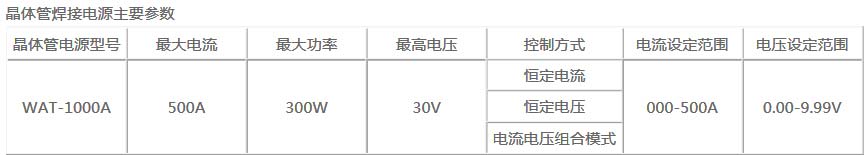

　　4、精密漆包線點焊機焊接電源功率參數描述：

　　5、總結：

　　1、焊點細小牢固，能滿足細小位置的焊接要求;

　　2、采用單面點焊方法，減少不良品;

　　3、產品一致性好，焊點大小一致;

　　4、無需要焊接輔助材料，不產生廢氣廢物，節能環保;

　　5、直徑在0.02mm-0.2mm之間的漆包線，均可以采用精密漆包線點焊機焊接。
