精密點焊機電路板設計中的基本原則



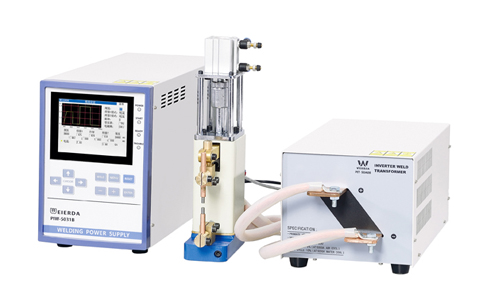

　　精密點焊機在設計生產過程中，印制電路板(PCB板)是電路設計中往往容易忽視的過程，由于很少把印制電路板的電特性考慮到電路中去，所以由此造成的影響對電路是十分有害的如果印制電路板設計合理，將會明顯減小電磁干擾，PCB板布線時應注意以下幾點：

　　1、電路中的電流環路應保持最小;

　　2、信號線和回線應盡可能接近;

　　3、使用較大的地平面以減小地線阻抗;

　　4、電源線和地線應相互接近;

　　5、在多層電路板中，應把電源面和地平面分開;

　　精密點焊機的電路板的制造涉及許多材料和工藝過程，以及各種規范和標準。其設計處理則應符合GB4588.3—88《印制電路板設計和使用》。該標準規定了印制電路板設計和使用的基本原則、要求和數據等。它對印制電路板的設計和使用起著指導作用。

　　精密點焊機電路的單面板制造簡單，裝配方便，適用于一般電路要求，如果印制電路板的布局設計合理，可以明顯提高電路的抗干擾能力。當進行單面板或雙面板布線時，最快的方法是先人工布好地線，然后將關鍵信號，如高速時鐘信號或敏感信號，靠近它們的地回路先布置，最后對其他電路進行布線。為了使布線從一開始就有一個明確的目的，在電路圖上應給出盡量多的信息。這包括以下幾點：

　　1、不同功能模塊在線路板上的位置要求;

　　2、敏感器件和I/O接口的位置要求;

　　3、線路圖上應標明不同的地線，以及對關鍵連線的要求;

　　4、標明哪些地方不同的地線可以連接起來，哪些地方不允許連接起來;

　　5、哪些信號線必須靠近地線;

　　總之，在給精密點焊機設計電路板的時候，必須考慮精心的跡線(印制板上的銅箔導線)設計，可以在很大程度上減少跡線阻抗造成的干擾。當頻率超過數千赫茲時，導線上的阻抗主要由導線電感決定，細而長的回路導線呈現高電感(典型的值為10nH/cm)，其阻抗隨頻率的增加而增加，如果設計處理不當，將引起共阻抗耦合。
