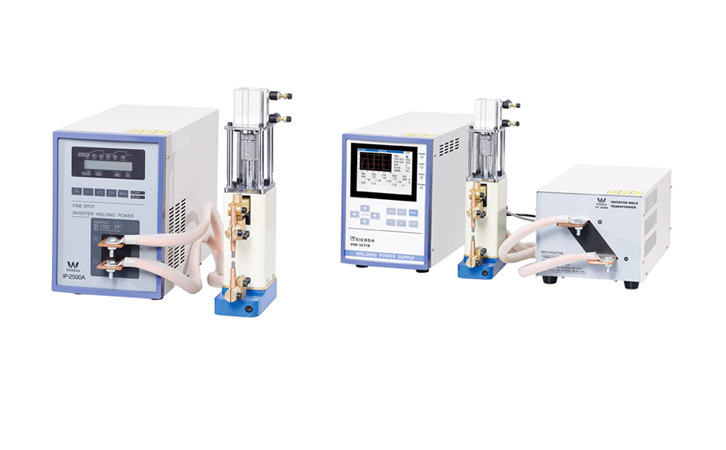

精密逆變點焊機偏磁現象的抑制方法

　　抗直流偏磁是全橋逆變點焊機電源的關鍵問題之一為了解決PWM全橋逆變點焊機電源中存在的直流偏磁問題，常采用如下措施：

　　1)在中頻變壓器的鐵芯中加氣隙，增加鐵芯磁阻，提高變壓器自身抗直流偏磁能力;設計變壓器時磁通密度按單向工作狀態選取，但這是以降低鐵芯的利用率為代價，會增大變壓器的體積和質量。

　　2)變壓器原邊繞組中串接無極性隔直電容，以此來消除變壓器一次側電壓波形中的直流成分。當單向伏秒積分增大時，產生的直流成分會被隔直電容抑制，在定程度上會抑制偏磁現象。這種方法一般只適合小功率電源，因為無極性電容耐壓和容量一般是有限的，因而需要大量電容進行串、并聯，會增加逆變器的體積質量和成本。另外，在電容上會有壓降，而且電容時間常數比較小，會降低變壓器原邊電壓脈沖的寬度和幅值，從而降低變壓器的輸出功率。

　　3)盡量選取特性一致的功率開關管和輸出整流電路中的二極管。

　　4)逆變點焊機電源采用軟啟動和軟關斷技術，盡量降低變壓器的剩磁。

　　另外，在控制方案上可采取：雙環控制技術(將變壓器的勵磁電流作為內環，控制PWM脈寬抑制偏磁)、逐脈沖檢測法、電流型PWM法、采樣保持法及通過采樣變壓器原邊電流并提取其直流分量來調整PWM脈寬等方法。
