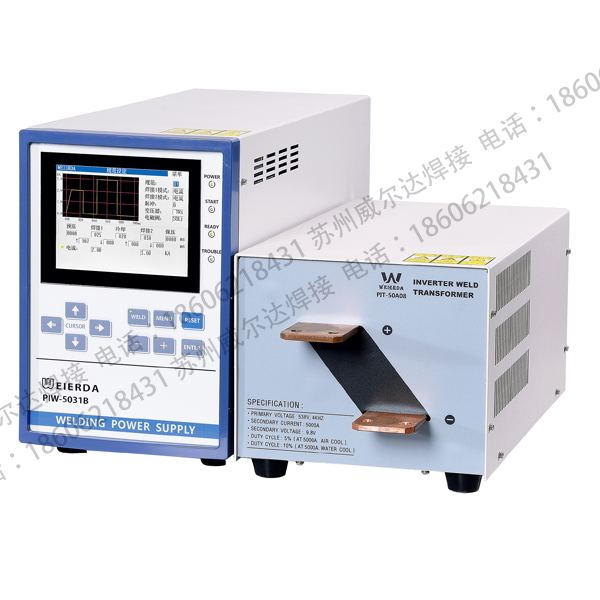

逆變電阻焊機電源

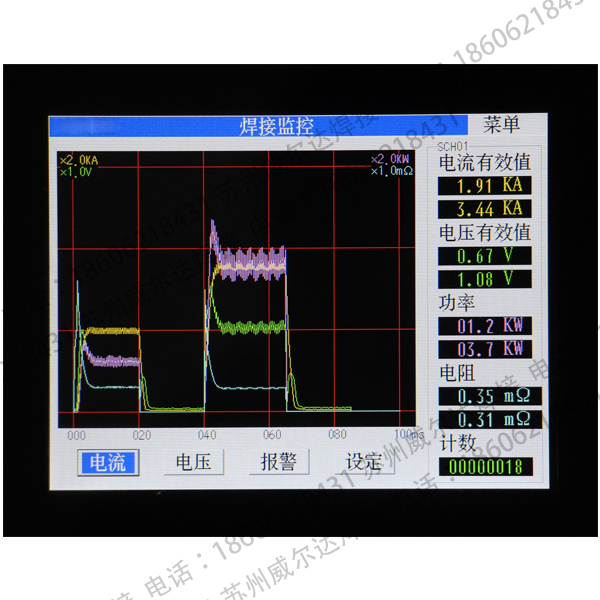

　　20世紀80年代以來,隨著電子技術的發展,逆變弧焊電源和逆變焊接電源也相繼迅速發展。目前最多的是逆變直流式電阻焊機,這類焊機高效、節能、小型輕量化,易于實現高度自動化生產。圖3-10所示是逆變直流點焊電源電路及其輸出的電流波形圖。由圖可知,它的基本結構與逆變弧焊整流器相類似,由工頻三相交流電先經整流器濾波變換成波紋率低的直流電,再經功率開關器件(如晶體管、場效應管、ICBT管等)逆變成中頻方波電供給中頻變壓器,經變壓器降壓后再整流成脈動較小的直流電供給焊接用。逆變器通常采用電流反饋脈寬調制方法獲得穩定的恒流輸出。

　　逆變直流點焊機有如下特點：

　　(1)焊接變壓器小型輕量化。這是提高變壓器輸入頻率的結果,使變壓器鐵芯截面大幅度減小,其體積和重量達到小型和輕量化。有資料表明逆變直流點焊機整機重量為同容量的普通工頻點焊機的1/5~13。變壓器小型輕量化的結果,就可以實現點焊鉗和變壓器連同二次整流器一體化,可以用于點焊機器人,使點焊生產達到高度自動化和無人化。

　　(2)高速精密控制。因逆變直流點焊機的逆變頻率是工頻(50Hn)的20倍左右,故整個反饋系統的響應速度和控制分解能力較工頻點焊機優越很多,從而有利于焊接質量的控制。況且逆變整流方式可使焊接時間不受工頻頻率的限制,使焊接時間控制更為精確,還可以方便地實現更精密的焊接電流幅值控制。

　　(3)輸出低脈沖率的直流電。輸出的焊接電流是直流電,在工藝上所具有的特點也和二次整流電阻焊機一樣,如形成穩定熔核的電流范圍寬、電極壽命長、鐵磁物影響小、無集膚效應、電流相對集中、分流小和熱效率高等。E圖。當中自本

　　(4)三相平衡負載、功率因數高、節能經濟。步目前在國外主要用于汽車制造和精密電子元件點焊,也在輕工家電產品、農機具等行業中應用。

　　在我國電阻焊機當前市場上,交流工頻焊機仍為主導產品,緊隨其后的是二次整流和電容儲能式焊機,精密型逆變式電阻焊機與逆變焊接電源在我國近年來得到較快發展,因它具有焊接時間短、熱效率高、節能、焊接質量好、不易產生飛濺,以及焊接變壓器體積小、重量輕等優點,今后將會成為電阻焊機主流產品。
