逆變點焊電源控制技術的研究進展
逆變點焊電源控制技術的研究進展

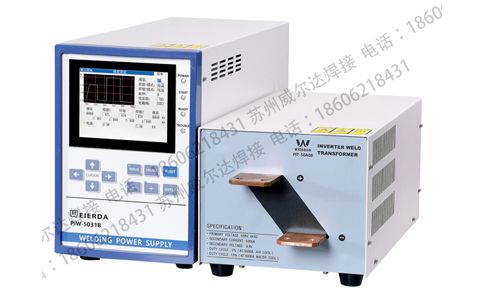

逆變點焊電源的研究涉及焊接、電力電子、磁性材料、計算機、控制理論等相關學科,其發展更是與電力電子學科的逆變電源技術息息相關。全球性的能源緊張和伴隨科技展而不斷升級的應用要求,高效、節能及智能化的電源研究成為人們追求的一致目標。近年來,功率開關器件的多樣化發展為開發各種容量、特性的逆變電源提供了豐富的選擇。磁性材料的發展為研究更高頻率的逆變器提供了保證。功率開關器件和磁性材料的技術支持,使得電源技術的關注重點從單純的注重器件和電路單元的保護研究,逐漸轉向更層次的電路拓?fù)浣Y(jié)構、軟開關技術、電磁兼容及智能控制等技術的研究。
常規控制
逆變電源的控制技術是功率電子學的重要組成部分。脈沖寬度調制( pulsewidth modulation,PWM)相對脈沖頻率調制( pulse frequency modulation,PFM)而言,可以簡化控制補償網絡的設計,降低功率變壓器和輸出濾波器的體積,已成為逆變電源控制技術的主流。帶變壓器的中、大功率全橋DC/DC變換器的PWM控制技術可以分成四類,即電壓型同步式、電流型同步式、電壓型移相式和電流型移相式。電壓型控制僅采用單電壓環進行校正,容易實現,常用在性能要求不高的場合。電流型控制也稱為雙閉環控制,含有電壓外環和電流內環兩個控制環路,可使開關管的瞬態電流峰值跟隨誤差信號變化,從而保證全橋變換器保持動態磁平衡,是比較理想的新型控制方法。同步式控制保持橋臂兩條對角線上的功率開關器件分別同步開通和截止,在硬開關場合應用。移相控制時,固定橋臂(領先橋臂)開關驅動信號的上升和下降時刻保持恒定不變,調節移動橋臂(滯后臂)開關驅動信號的上升和下降時刻,同一橋臂的上、下兩只開關管的換相時間恒定,這一特點保證了實現軟開關諧振的時間條件。因此,在零電壓開關( zero voltage switching,ZVS)和零電壓零電流開關( zero voltage zero current switching, ZVZCS)全橋變換器中,全都采用的是移相式PWM控制技術。
