電阻焊設備是如何分類的？

來源：威爾達瀏覽：- 發布日期：2018-04-12 21:56:08【大中小】

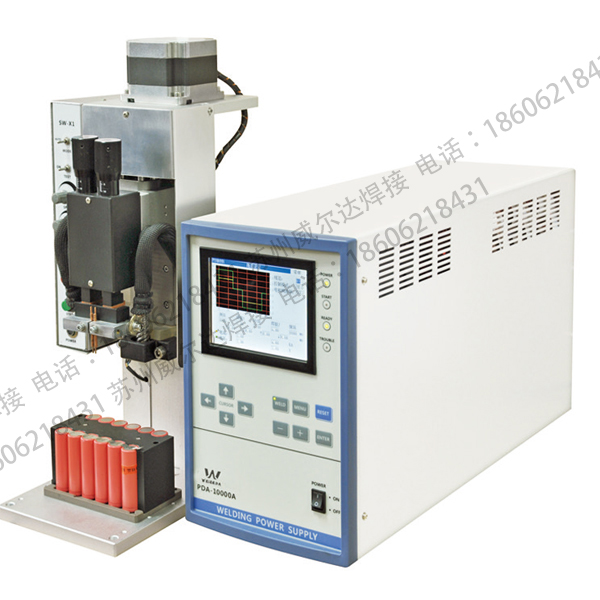

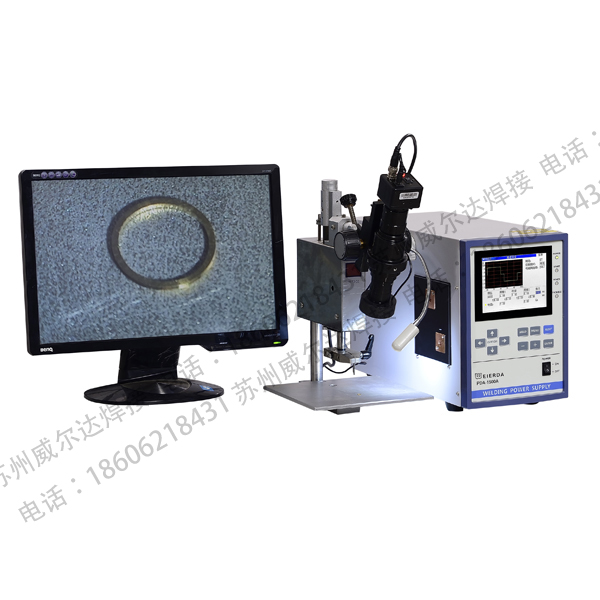

常用的電阻焊設備主要有點焊機、凸焊機、縫焊機和對焊機。其中點焊機是電阻焊中最常用的設備之一,也是工業生產中最主要的電阻焊設備,本文將對點焊機的機械結構作重點介紹,其他幾種電阻焊設備只作簡單介紹。

點焊機按機械結構分有四種基本類型:搖臂型、直壓型、移動型和多點型。
1.搖臂點焊機
搖臂點焊機是最簡單的固定式點焊機它是利用杠桿原理由上電極臂施加電極壓力,上、下電極臂為長的圓柱形構件,既傳遞電極壓力,又傳遞焊接電流。上電極繞上電極臂的支承軸作圓弧運動,當上、下電極與工件接觸加壓時,上、下電極臂必須處于平行位置,才能獲得良好的加壓狀態。電極臂必須有足夠剛度,否則電極間會發生滑移,引起熔核飛濺。
搖臂點焊機有三種操作方法:腳踏式、氣動式和電動機-凸輪式。
1)腳踏式圖所示是典型腳踏式搖臂點焊機外形圖,其結構如圖所示。
這類點焊機的進深范圍為30~1200mm,變壓器容量為10~300kVA,最適于小批量生產的加工車間用。

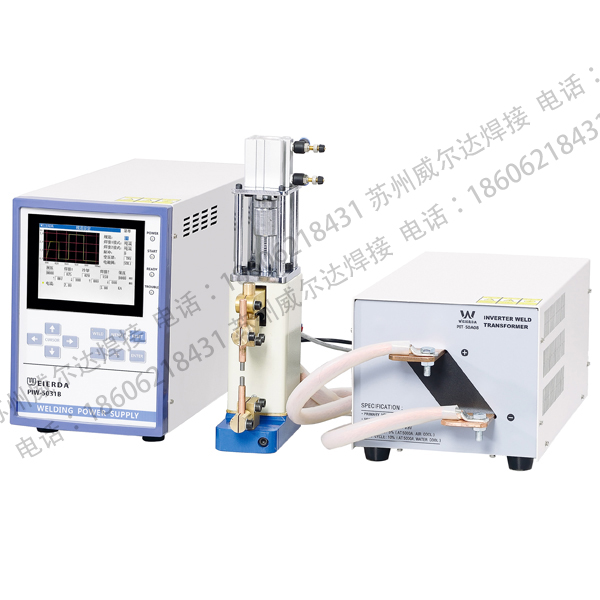

2)氣動式用氣缸代替腳踏式點焊機的腳踏桿、連桿和彈簧。
它實際上是用氣壓力代替人的腳踏力,圖3-13所示是氣動式搖臂點焊機的外形圖,其結構如圖3-14所示。氣缸行程須與機臂空間刀成比例,氣缸直徑須與所需電極壓力和進深A成比例。由氣缸提供的焊接壓力與空氣壓力成正比,并由減壓器控制。這類點焊機最適于需要最小裝配時間的中、大批生產用。國產焊機容量為60~100kV·A,一般配用PIW-5230B型控制器,可焊接2.5mm+2.5mm鋼板。
3)電動機一凸輪式典型的電動機-凸輪式搖圖3-13氣動式
臂點焊機的外形如圖3-15所示,其結構如圖3-16搖臂點焊機
