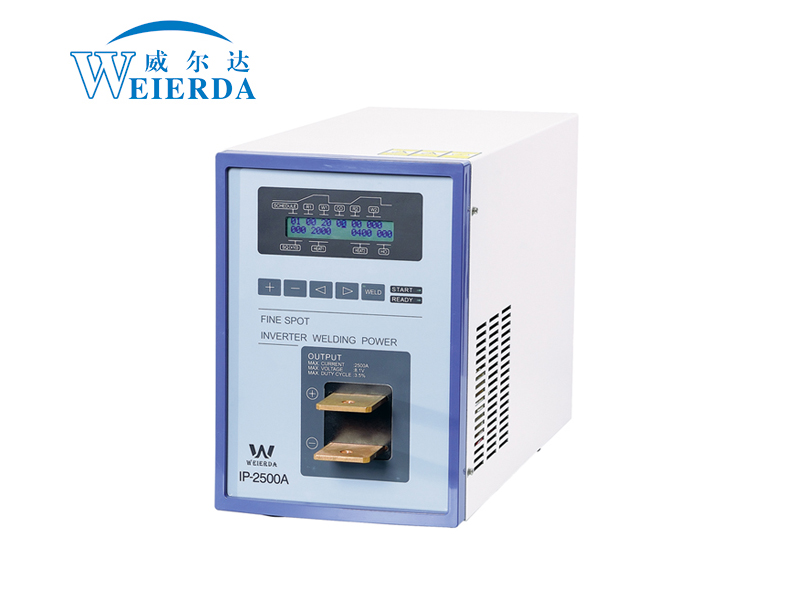

蘇州威爾達逆變焊接電源規格書
蘇州威爾達精密逆變焊接電源規格書
| 機型 | IP-1300A | IP-2500A | IP-4000C /PIT-50A06 |
| 電源 | 三相380v（或單相ac 220v訂制） | ||
| 最大功率 | —— | —— | 50kva（ac220v時）/ |
| 額定功率 | 1.5kva | 5.5kva | 24kva（使用率7%）/15.0kva |
| 輸出電壓 | 5.5v | 8.1v | —— |
| 額定電壓 | —— | —— | ——/300v |
| 2次側空載電壓 | —— | —— | ——/10.0v |
| 最大輸出電流 | 1300a(變壓器內置) | 2500a(變壓器內置) | 200a/5000a |
| 逆變控制頻率 | 4khz | ||
| 最大使用率 | ·3.5%（1000a） ·2.4%（1200a） ·2.1%（1300a） （使用溫度30℃） |
·5.0%（2000a） ·4.0%（2250a） ·3.5%（2500a） （使用溫度45℃） |
·14.0%（100a）/4.5%（5000a） ·11.0%（130a）/6.0%（4000a） ·8.4%（170a）/8.0%（3000a） ·7.0%（200a） /12.0%（2000a） |
| 逆變控制方式 | 定電流控制 | ||
| 電源冷卻方式 | 強制空冷 | ||
| 規范選擇 | 63種規范（1~63），通過外部信號或面膜開關進行切換 | ||
| 電源時序設定范圍 | ·sq：0000~9990ms（*）·rise1：00~49ms ·rise2：00~49ms·weld1：00~99ms ·weld2：000~299ms·cool：00~99ms·hold：000~999ms（*） （*）軟件開關（sw1）設定為1時，sq和hold有效。 |
||
| 電流設定范圍（峰值） | heat1 100~1300a heat2 100~1300a |
heat1 400~2500a heat2 400~2500a |
heat1 800~5000a heat2 800~5000a |
| 電流監測（峰值） | 通過對設定電流變動的上下限來設定監測范圍（0%~49%）。 | ||
| 外部輸入信號 | 繼電器輸入、晶體管式輸入、外部供電輸入 ·規范選擇1、2、4、8、16、32（通過二進制對應1~63種規范） ·起動輸入·焊接許可·按鍵鎖定·異常復位·奇偶校驗·通電中斷 |
||
| 外部輸出信號 | 輸出容量：dc24v 20ma max ·準備完了信號·焊接終了信號(電流異常時也輸出)·異常信號·正常信號 加壓閥驅動：dc24v，或ac220v |
||
