Battery (pack) spot welder
電池點焊機/電池組點焊機


水平雙頭電池點焊機用晶體管焊接電源WTB-4000B 特點      WEIERDA|蘇州威爾達

 ★逆變焊接電源WTB-4000B產品特點
√直流方波輸出，可設置正反波輸出，可設置電流緩升緩降，波形平整，無交流過零點電流不連續的缺陷，熱量集中，提高了焊接熱效應。
√由32位單片機控制，具有初級定電流，次級定電流，定電壓，定功率，定脈寬占空比，同時對電流，電壓，功率，電阻，占空比進行監控。
√采用目前主流的橋式逆變技術，穩定節能可靠。
√具有電流異常，監控值超限，過熱等報警，并且通過I/O輸出，提高焊接品質。
√硬件自我保護功率，本公司所設計的產品，均采用厚膜保護，外部異常情況下，智能切換MOSFET模塊的驅動信號，增強系統保護功率。
√多段多次加熱設定，電流緩升緩降功能，中間冷卻功能，多段重復功率，適合復雜焊接過程，復雜功率的需求。
√63組參數存儲，方便多種焊接品種的使用
√強大的外部通訊功能：外部PLC可以通過8421碼調用任何一組程序，  具有焊接結束，故障，計數，良品與不良品判斷，RS232數據通訊接口，適合自動化焊接。
√強大的數據處理功能，采用目前市場最快的32位ARM芯片，外加邏輯處理器控制，比同行業用的PIC芯片快至少200倍。
√響應速度快，采用了2M的逆變頻率，有交流和儲能焊機從原理上難以超越的優勢。

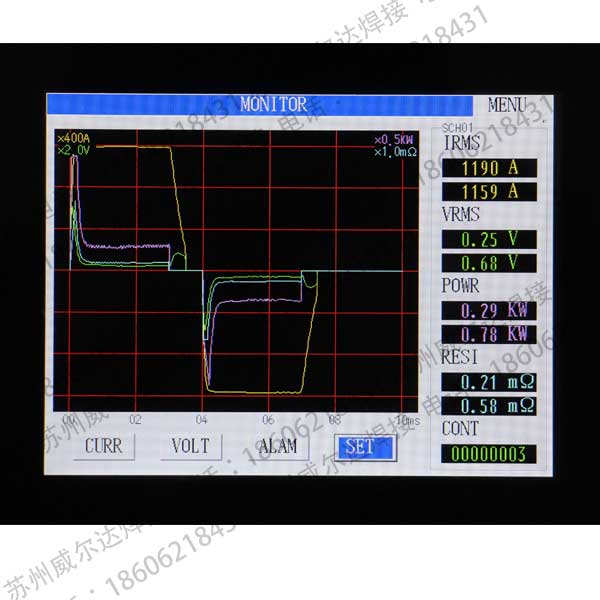

晶體管電源細節圖：

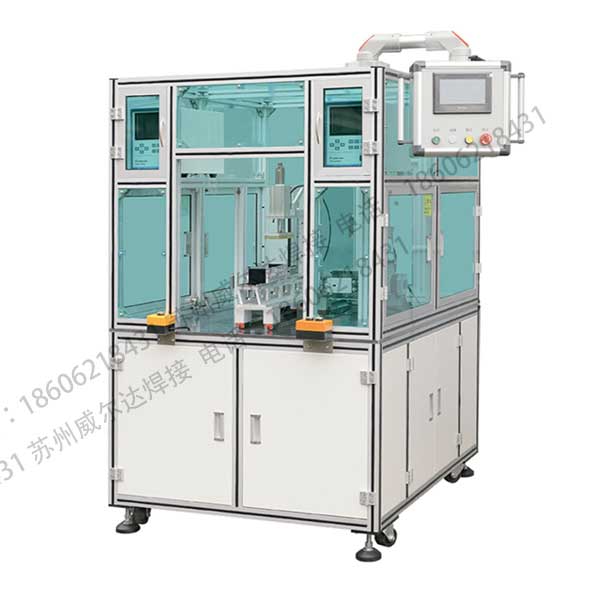

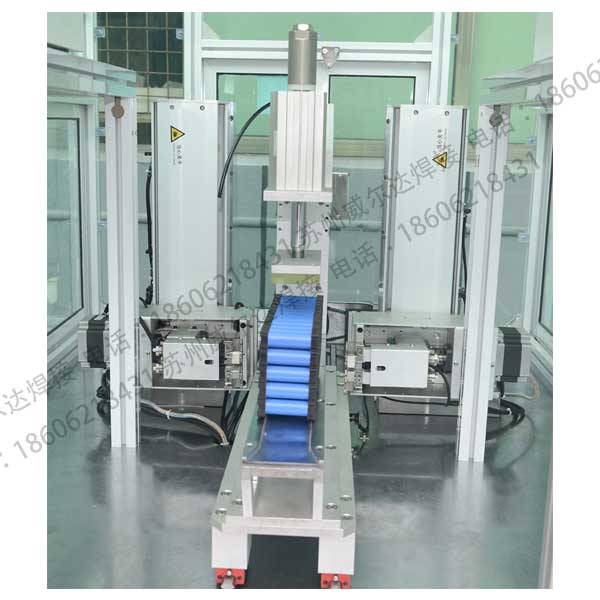

水平雙頭電池點焊機裝置 1.設備能點焊鎳片厚度為:
    0.1-0.2不需要開導流槽，不需要打凸點，拉力測試能達4-6kg
    0.21-0.4需要開導流槽和打凸點拉力測試能達到5-7kg
2. 點焊電源電壓、電流、時間參數、點焊焊接功率、電阻驗證合  格率99.99%
3.點焊壓力、行程調整
4.彈簧壓力系數：
    1.5Kg彈簧—起始0.1Kg，每增加1格，壓力增加0.1Kg，最大不超過15格
5. 點焊電極棒設備夾持端規格：設備夾持點焊電機棒部位直徑統一為Ф3mm
6.龍門架電池點焊機控制精度高，可靠性、穩定性好：
    避免傳統氣動式控制因氣壓波動造成的點焊效果波動，穩定性好。
7. 壓力到位檢測：
    采用光電開關檢測壓力到位，有效排除電池點焊機壓力不可控因素對點焊品質造成的影響。

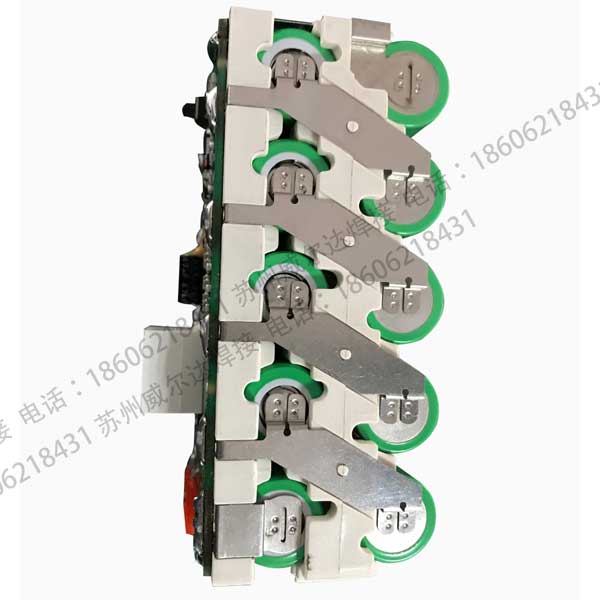

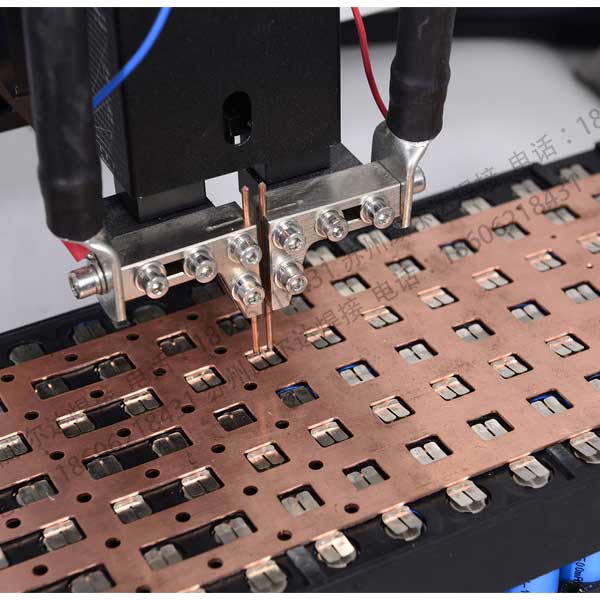

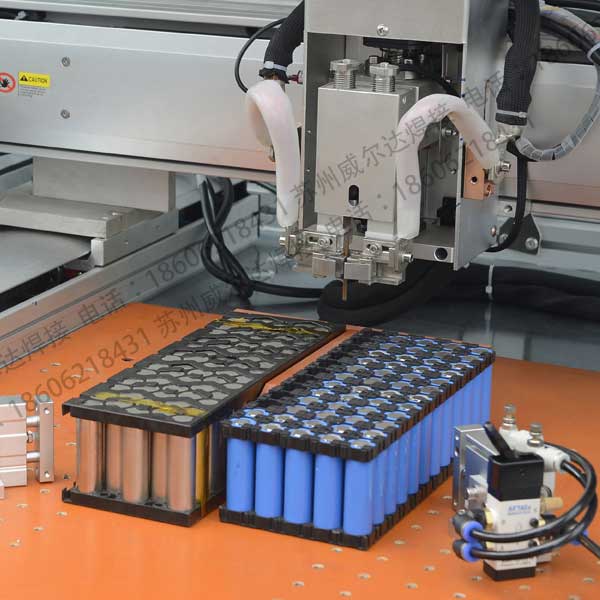

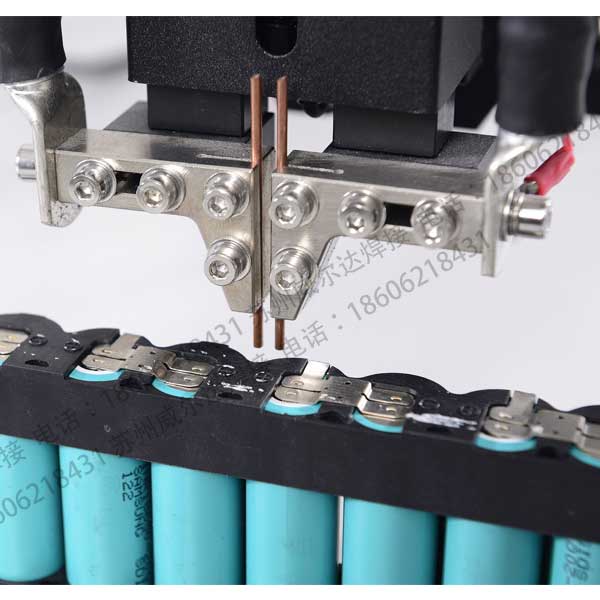

焊接實例：




水平雙頭電池點焊機用晶體管焊接電源WTB-4000B功率參數：

型號	輸入電壓	額定功率	最大輸出電流	控制模式	負載持續率	逆變頻率
WTB-4000B	交流220V	300VA	5000A	定電流/定電壓/定功率	2%	2M
	焊接循環時段	焊接脈沖數	電流緩升緩降	存儲焊接規范數	外形尺寸(mm)	重量
	20	2	有	63	220*340*530	27KG

蘇州威爾達焊接設備有限公司其他產品型號：
IP逆變焊接電源系列：IP-1300A，IP-2500A，IP-4000C，IP-5000A
PIW逆變焊接電源系列：PIW-5030B，PIW-5031B，PIW-5032B，PIW-5033B
晶體管焊接電源系列：PDA-1500A，PDB-1500A，PDC-1500A，PDA-3000A，PDB-3000A，PDC-3000A
                                        PDA-6000A，PDB-5000A，PDC-5000A，PDA-10000A
焊接電流監測儀：MM-122A，PC-120A
焊接壓力測試儀：PFDC-100A
電池點焊機系列：PB-CZ40-001 ，PB-SP40-001，WTA-4000B，WTA-8000B
馬達點焊機系列：PDAML-507-J
電感點焊機系列：PB-DG40-003

免費工藝服務：
1.我們提供免費為客戶工藝服務，包括樣品測試。具體請與您最近的銷售代表處聯系或與上海總部聯系。

2.我們將根據工藝結果，免費為客戶提供整套針對性的焊接方案。



售后服務：
國內免費送貨、安裝及調試，提供免費設備操作培訓
一年免費設備維護，全國聯保，終身提供維護服務
免費年檢和工程師上門檢查服務，客戶響應時間在24小時之內。
